Le placement du ballon d’eau chaude solaire conditionne directement le rendement du CESI. Un écart de quelques mètres de tuyauterie entre les capteurs solaires et le ballon peut faire chuter la performance thermique de façon mesurable. Nous détaillons ici les critères techniques qui orientent le choix d’emplacement, du local d’accueil jusqu’à la longueur des liaisons hydrauliques.
Longueur des liaisons hydrauliques : le paramètre que les notices sous-estiment
La distance entre les capteurs solaires en toiture et le ballon de stockage détermine les pertes thermiques en ligne. Plus le circuit de fluide caloporteur est long, plus la chaleur se dissipe avant d’atteindre l’échangeur du ballon. Nous recommandons de limiter cette distance à moins de dix mètres linéaires, calorifugeage compris.
A lire également : Est-ce que garder un bol d’eau humidifie une pièce ?
Un calorifuge de classe 4 (épaisseur adaptée au diamètre du tube) est le minimum pour des liaisons qui traversent un volume non chauffé. Au-delà de quinze mètres, les pertes en ligne annulent une part significative du gain solaire, surtout en demi-saison quand l’écart de température entre le fluide et l’air ambiant est modéré.
Ce paramètre oriente le choix du local : un sous-sol situé à l’aplomb de la toiture sud sera toujours préférable à un garage en bout de maison, même si ce garage offre plus de place. Sur les systèmes à circulation forcée (les plus courants en France métropolitaine), la pompe de circulation compense la gravité mais pas les déperditions thermiques.
Lire également : Comment recycler l'eau de pluie ?

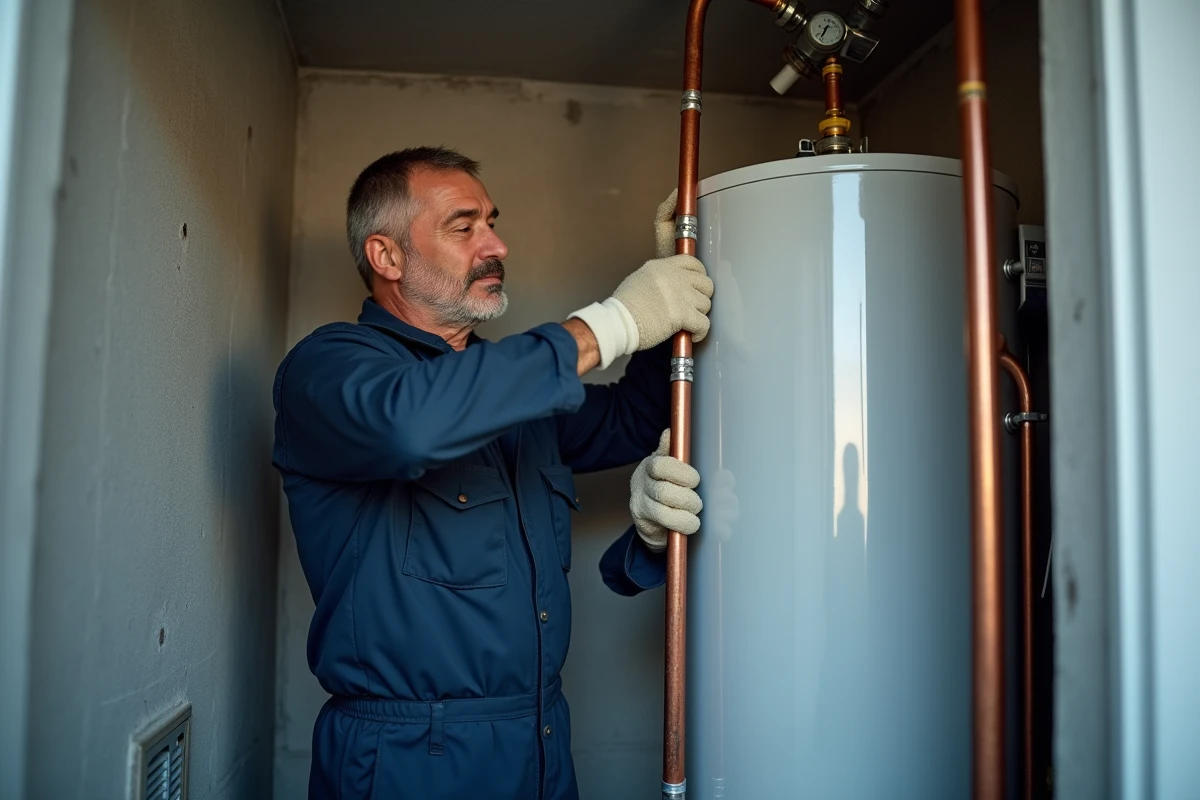

Ballon solaire en garage, cellier ou sous-sol : critères de choix du local
La tendance observée depuis quelques années chez les installateurs RGE est nette : les poses en combles non isolés reculent au profit de locaux tempérés. Garage isolé, cellier, buanderie ou sous-sol ventilé offrent un environnement thermique plus stable, ce qui réduit les pertes statiques du ballon et supprime le risque de gel sur les raccordements.
Thermor, dans ses préconisations d’emplacement, insiste sur trois conditions : local hors gel, correctement isolé et ventilé. Ces critères s’appliquent aussi bien aux chauffe-eau électriques qu’aux ballons solaires, mais le solaire ajoute une contrainte supplémentaire : la proximité verticale avec les capteurs.
Portance du sol et encombrement
Un ballon solaire de 300 litres pèse, une fois rempli, plus de 350 kg. Le sol du local doit supporter cette charge ponctuelle. En étage ou en combles, une vérification de la structure portante est indispensable. Au rez-de-chaussée sur dalle béton, la question ne se pose généralement pas.
- Prévoir un dégagement d’au moins 50 cm autour du ballon pour l’accès à la soupape de sécurité, au groupe de sécurité et à l’anode
- Un siphon d’évacuation au sol est nécessaire pour recueillir les purges et les éventuelles fuites du groupe de sécurité
- Le local doit permettre le passage des liaisons hydrauliques (aller-retour) et du câble de la sonde de température du ballon vers le régulateur solaire

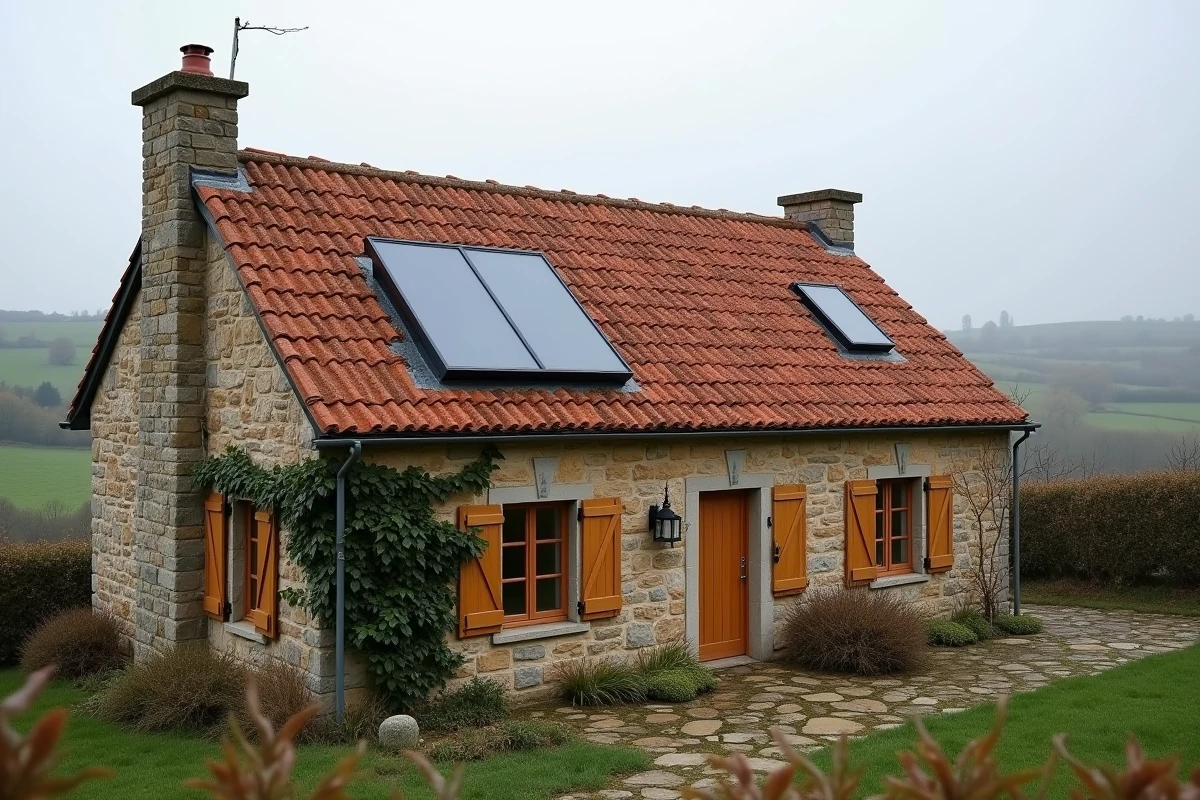

Capteurs solaires thermiques : orientation, inclinaison et contraintes d’urbanisme
L’emplacement des capteurs conditionne celui du ballon, pas l’inverse. La logique d’installation part toujours de la toiture disponible. Une orientation sud avec une inclinaison comprise entre 30 et 60 degrés maximise les apports sur l’année. Un décalage vers le sud-est ou le sud-ouest reste acceptable, avec une perte de rendement contenue.
Depuis l’entrée en vigueur progressive de la loi Climat et Résilience et de ses décrets d’application, plusieurs communes imposent des prescriptions sur l’implantation des capteurs en toiture : orientation visible depuis la rue, intégration architecturale, couleur de châssis. Une déclaration préalable peut être exigée dès que les capteurs sont visibles en façade principale, même sans modification de structure.
Ces contraintes réglementaires poussent souvent à installer les panneaux solaires thermiques en toiture arrière, voire au sol dans le jardin. Un montage au sol simplifie la maintenance mais allonge les liaisons, ce qui ramène au compromis décrit plus haut.
Masques solaires et arbres à feuilles caduques
Avant de fixer l’emplacement, un relevé des masques solaires (bâtiments voisins, cheminées, arbres) sur la course du soleil entre 9 h et 15 h est indispensable. Un arbre à feuilles caduques au sud-ouest peut sembler anodin en hiver (branches nues), mais bloquer une part des apports d’avril à octobre, précisément la période de production maximale.
Raccordement au circuit d’appoint : rapprocher le ballon solaire du point de puisage
Le ballon solaire alimente rarement les points de puisage en direct. Un système d’appoint (résistance électrique intégrée, chaudière, pompe à chaleur) prend le relais quand l’ensoleillement ne suffit pas. La configuration la plus courante reste le ballon bi-énergie avec appoint électrique intégré, qui simplifie l’installation hydraulique.
Placer le ballon solaire à proximité de la cuisine et de la salle de bain réduit le temps d’attente d’eau chaude au robinet et limite le volume d’eau froide gaspillé à chaque soutirage. Quand le logement possède deux salles d’eau éloignées, nous privilégions un positionnement central plutôt qu’un emplacement optimisé pour un seul point de puisage.
- En rénovation, le ballon solaire remplace souvent un chauffe-eau électrique existant : conserver le même emplacement évite de reprendre toute la distribution d’ECS
- En construction neuve, le local technique peut être dimensionné dès la conception pour accueillir le ballon, le régulateur et le vase d’expansion
- Sur un système solaire combiné (chauffage et ECS), le ballon est plus volumineux et nécessite un local dédié avec accès pour la maintenance annuelle
Le choix d’emplacement d’un ballon d’eau chaude solaire se résume à un arbitrage entre trois distances : la distance aux capteurs (pertes en ligne), la distance aux points de puisage (confort) et la distance au sol porteur (sécurité structurelle). Privilégier le local le plus proche de la toiture sud et des sanitaires reste la règle la plus fiable pour un CESI performant sur la durée.
